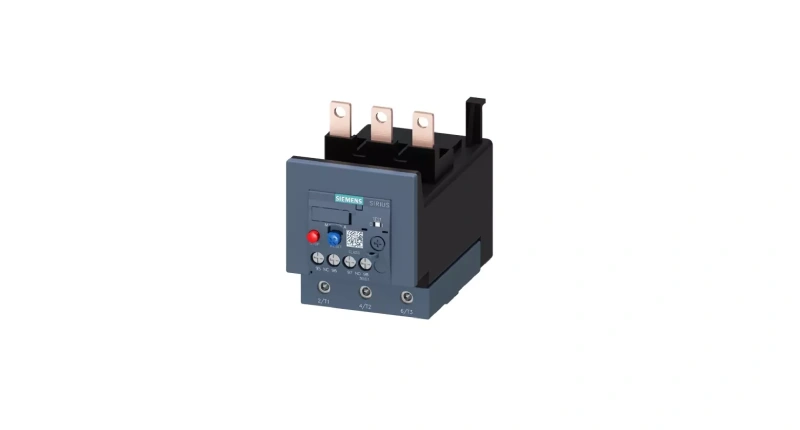

کلید حرارتی زیمنس 57 تا 75 آمپر، سایز S3
مشخصات فنی: کلید حرارتی زیمنس 57 تا 75 آمپر، سایز S3
-
مدل مرجع: 3RV2041-4KA10 یا مشابه
-
رنج جریان قابل تنظیم: ۵۷ تا ۷۵ آمپر
-
کلاس عملکرد: Class 10 (قطع در حدود ۱۰ ثانیه برای جریان ۷ برابر جریان نامی)
-
جریان قطع لحظهای (Icw): ۹۷۵ آمپر
-
جریان اتصال کوتاه (Icc): ۶۵ کیلوآمپر
-
نوع اتصال: پیچی (سیمکشی با ترمینالهای پیچی)
-
ابعاد (W×H×D): ۷۰ × ۱۶۵ × ۱۶۹ میلیمتر
-
وزن تقریبی: ۲٫۲۳۵ کیلوگرم
-
دمای کاری محیط: از -۲۵ تا +۶۰ درجه سانتیگراد
-
درجه حفاظت بدنه: IP20 (در حالت بدون پوشش تابلو)
-
استانداردها: IEC 60947-4-1، VDE 0660
عملکرد و نحوه کار: کلید حرارتی زیمنس 57 تا 75 آمپر، سایز S3
این کلید حرارتی از نوع بیمتال است که برای حفاظت موتورهای سهفاز در برابر اضافهبار طراحی شده است:
-
افزایش جریان: هنگامی که جریان موتور از مقدار تنظیمشده بالاتر رود، المنتهای بیمتال داخل کلید گرم میشوند.
-
خم شدن بیمتال: با گرم شدن، فلز بیمتال خم شده و مکانیزم قطع را فعال میکند.
-
قطع مدار: کنتاکت کمکی بسته (NC) باز شده و فرمان قطع به کنتاکتور میدهد، موتور خاموش میشود.
-
ریست: پس از سرد شدن یا رفع اضافهبار، میتوان دستگاه را دستی یا خودکار ریست کرد.
-
حفاظت در برابر قطع فاز: در صورت قطع یک فاز، جریان دو فاز دیگر افزایش یافته و رله در مدت کوتاهی تریپ میکند تا از سوختن سیمپیچ جلوگیری کند.
ویژگیهای حفاظتی: کلید حرارتی زیمنس 57 تا 75 آمپر، سایز S3
-
حفاظت از اضافهبار: در برابر اضافهبار موتور محافظت میکند.
-
حفاظت در برابر قطع فاز: در صورت قطع یک فاز، رله تریپ میکند.
-
زمان قطع معکوس: هرچه جریان بیشتر باشد، زمان تریپ کمتر میشود.
-
قابلیت ریست دستی و خودکار: برای راحتی در راهاندازی مجدد.
-
دکمه تست عملکرد: برای بررسی صحت عملکرد سیستم حفاظتی.
