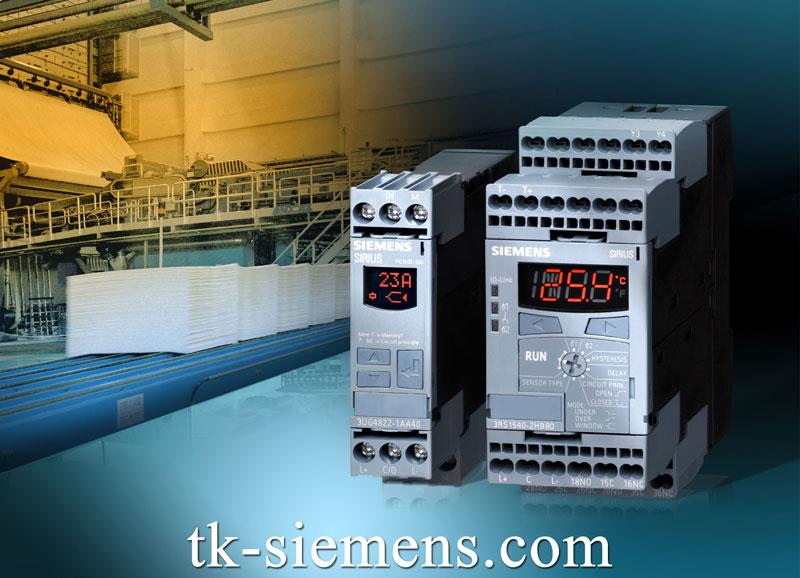

کنترل فاز زیمنس

راهنمای جامع خرید کنترل فاز زیمنس

در برق صنعتی جهت حفاظت از موتورها، ژنراتورها و ترانسهای قدرت از رله کنترل بار استفاده می‌شود. کنترل فاز زیمنس مکمل تجهیزات حفاظتی مثل رله کنترل بار و کلید حرارتی (MPCB) است. کنترل فاز «ولتاژ» را می‌سنجد و کلید حرارتی یا بی‌متال «جریان»

همه ما با اصطلاحاتی مانند، برق دو فاز شده است و یا سیم نول قطع شده و یا تقارن فازها به هم خورده است آشنا هستیم و خطرات آن را نیز می‌دانیم در گذشته در مدارات حساس بصورت کنتاکتور زیمنس برخی عیوب مشخص می‌گردید و چراغ ها و زنگ های آلارم فعال می‌گردید و برق شبکه قطع، ولی این مدار اولاً نمی‌توانست کلیه عیوب را تشخیص دهد از طرف دیگر قابل استفاده در کلیه اماکن و تابلوهای برق نبود.

با پیشرفت علم الکترونیک این عیوب مورد بررسی قرار گرفت و در نهایت دستگاه های به نام رله کنترل فاز ساخته شد که متناسب با شرکت سازنده اعم از زیمنس و اشنایدر الکتریک مجهز به امکانات کمتر یا بیشتر می‌باشد در کل یک رله کنترل فاز باید عیوب زیر را تشخیص دهد:

1. قطع شدن فازها ( یک فاز ، دو فاز و یا هر سه فاز ) یا سیم نول
2. تغییر توالی فازها
3. افزایش یا کاهش بیش از حد مجاز ولتاژ
4. عدم تقارن بیش از حد ولتاژ سه فاز
5. شوک های ناشی از قطع و وصل برق

رله های کنترل فاز دارای یک بوبین می‌باشند که در صورت صحت کلیه شرایط عمل نموده و تیغه باز خود را می‌بندد، در نتیجه این تیغه باید در مسیر مدار فرمان قرار گیرد .

برای تشخیص رله از وضعیت برق شبکه باید هر سه فاز و سیم نول وارد رله کنترل فاز گردد، در نتیجه به یک رله کنترل فاز حداقل 5 سیم متصل است. عموماً کنترل فاز های زیمنس با کد 3UG شروع می‌شود به عنوان مثال 3UG4616-1CR20

رله‌های کنترل فاز یکی از تجهیزات حیاتی در برق صنعتی هستند که برای حفاظت از موتورها، ژنراتورها و ترانس‌های قدرت به کار می‌روند و با عملکرد دقیق خود از تجهیزات در برابر مشکلات برقی محافظت می‌کنند. این تجهیزات در کنار سافت استارتر زیمنس، که برای راه‌اندازی نرم موتورهای الکتریکی استفاده می‌شود، نقشی کلیدی در بهینه‌سازی و افزایش ایمنی سیستم‌های برقی ایفا می‌کنند برا ی اطلاع از قیمت سافت استارتر زیمنس کافی است با کارشناس ما در تی کی زیمنس تماس بگیرید.

کنترل فاز زیمنس چیست؟

کنترل فاز زیمنس (Siemens Phase Control) یک دستگاه حفاظتی و کنترلی است که برای مانیتورینگ وضعیت فازهای برق سه‌فاز طراحی شده است. این تجهیز وظیفه دارد وضعیت ولتاژ و ترتیب فازها را بررسی کند و در صورت بروز خطاهای مربوط به فاز مانند قطع فاز، عدم تقارن ولتاژ بین فازها یا معکوس بودن ترتیب فازها، فرمان قطع مدار را صادر کند تا از تجهیزات برقی در برابر آسیب‌های احتمالی محافظت شود.

جدول ویژگی های فنی کنترل فاز زیمنس

ویژگی‌ها و عملکردهای اصلی کنترل فاز زیمنس:

• تشخیص قطع یا افت ولتاژ در هر فاز: کنترل فاز زیمنس هر یک از سه فاز سیستم را جداگانه پایش می‌کند و در صورت افت ولتاژ یا قطع کامل فاز، هشدار یا فرمان قطع صادر می‌کند. در بعضی پروژه‌ها خروجی کنترل فاز را می‌توان به ورودی پی ال سی زیمنس وصل کرد تا PLC از وضعیت شبکه اطلاع پیدا کند و اقدامات لازم (مثل قطع یا آلارم) را انجام دهد.
• شناسایی عدم تعادل ولتاژ بین فازها: اگر اختلاف ولتاژ بین فازها بیشتر از حد تعیین شده باشد، کنترل فاز وارد عمل می‌شود.
• کنترل ترتیب صحیح فازها (Phase Sequence): دستگاه بررسی می‌کند که ترتیب فازها به صورت صحیح (مثلاً A-B-C) باشد. در صورت معکوس بودن ترتیب، فرمان محافظتی می‌دهد.
• قابل استفاده در انواع تابلوهای برق و سیستم‌های صنعتی: کنترل فاز زیمنس معمولاً در تابلوهای توزیع برق، موتورخانه‌ها و سیستم‌های صنعتی به کار می‌رود.
• نصب و راه‌اندازی آسان و تنظیمات دقیق: این دستگاه معمولاً به صورت ماژولار بوده و تنظیمات آن با توجه به نیازهای خاص سیستم قابل تغییر است.

کاربردهای رایج کنترل فاز زیمنس:

• حفاظت موتورهای سه‌فاز در برابر آسیب ناشی از قطع فاز یا عدم تقارن ولتاژ
• محافظت تجهیزات الکتریکی حساس در سیستم‌های صنعتی و تجاری
• اطمینان از عملکرد صحیح سیستم‌های توزیع برق سه‌فاز

خطا های قابل شناسایی کنترل فاز

خطاهای قابل شناسایی توسط کنترل فاز معمولاً شامل مواردی هستند که مربوط به وضعیت و کیفیت فازهای سیستم برق می‌شوند. در سیستم‌های سه‌فاز، کنترل فاز وظیفه دارد تا شرایط صحیح و ایمن عملکرد سیستم را پایش کند و در صورت بروز خطا، سیستم را محافظت نماید.

مهم‌ترین خطاهای قابل شناسایی توسط کنترل فاز عبارت‌اند از:

1. قطع فاز (Phase Loss): وقتی یکی از فازهای سیستم قطع شود یا اتصال آن قطع گردد، کنترل فاز این وضعیت را شناسایی می‌کند.
2. عدم تقارن فازها (Phase Imbalance): اختلاف ولتاژ یا جریان بین فازها بیش از حد مجاز شود، این خطا رخ می‌دهد.
3. معکوس بودن ترتیب فازها (Phase Sequence Reversal): ترتیب فازها به صورت نادرست وصل شده باشد (مثلاً فازها به ترتیب ABC نباشند و مثلاً ACB باشند)، کنترل فاز آن را تشخیص می‌دهد.
4. قطع شدن کامل تغذیه (Total Phase Failure): همه فازها قطع شده باشند.
5. کوتاه‌مدت بودن یا افت ولتاژ شدید در یک یا چند فاز: ولتاژ هر فاز پایین‌تر از حد مجاز شود.
6. خطای اتصال کوتاه یا اضافه بار فازی که منجر به تغییر غیرعادی جریان فازها شود: البته این مورد بیشتر توسط حفاظت جریان تشخیص داده می‌شود اما کنترل فاز می‌تواند نشانه‌هایی از آن را گزارش کند.

راهنمای خواندن پارت‌نامبر کنترل فاز زیمنس

۱. بخش ثابت (3UG): تمام رله‌های مانیتورینگ زیمنس با این سه حرف شروع می‌شوند. 3UG نشان‌دهنده خانواده رله‌های نظارتی (Monitoring Relays) در پلتفرم SIRIUS است.

۲. سری ساخت (عدد چهارم - مثلاً 4): 3UG4: نسل جدید و رایج در بازار که طراحی باریک (22.5 میلی‌متر) دارند.

۳. نوع تنظیمات (عدد پنجم - بسیار مهم):

• 3UG45: این کد یعنی دستگاه آنالوگ است. تنظیمات آن با پیچ‌های پتانسیومتر روی بدنه انجام می‌شود.
• 3UG46: این کد یعنی دستگاه دیجیتال است. دارای صفحه نمایش LCD برای تنظیمات دقیق و مشاهده نوع خطا است.

۴. نوع عملکرد (عدد ششم و هفتم): این اعداد مشخص می‌کنند رله چه چیزی را پایش می‌کند:

• 11: فقط توالی فاز (Phase Sequence).
• 15 / 16: پایش کامل (قطع فاز، توالی، عدم تقارن و افت/افزایش ولتاژ).

۵. نوع اتصال (عدد بعد از خط تیره)

1.  ترمینال‌های پیچی (Screw Terminals).
2.  ترمینال‌های فنری (Spring-loaded) که در برابر لرزش مقاوم‌ترند.

۶. محدوده ولتاژ (حروف پایانی)

• A...: ولتاژهای پایین.
• C...: محدوده استاندارد صنعتی (معمولاً 160 تا 690 ولت AC).

مدل آنالوگ در برابر دیجیتال؛ کدام کنترل فاز زیمنس برای شما مناسب است؟

لیست پرفروش‌ترین کنترل فازهای زیمنس در بازار ایران

۱. مدل آنالوگ اقتصادی (3UG4511-1AP20) این کد، پرمصرف‌ترین مدل برای پروژه‌هایی است که فقط نیاز به کنترل توالی فاز (Phase Sequence) دارند.

• کاربرد: آسانسورها، بالابرها و دستگاه‌هایی که جهت چرخش موتور در آن‌ها حیاتی است.
• مزیت: قیمت ارزان‌تر و نصب بسیار سریع بدون نیاز به تنظیمات پیچیده.

۲. مدل آنالوگ همه‌کاره (3UG4513-1BR20) این رله یک پله بالاتر از مدل قبلی است و علاوه بر توالی، قطع فاز و عدم تقارن را هم چک می‌کند.

• کاربرد: حفاظت عمومی موتورهای سه‌فاز در تابلو برق‌های صنعتی.
• مزیت: تعادل عالی بین قیمت و قابلیت‌های حفاظتی.

۳. مدل دیجیتال پیشرفته (3UG4615-1CR20) این کد محبوب‌ترین مدل دیجیتال در ایران است. به دلیل داشتن نمایشگر LCD، مهندسان علاقه زیادی به استفاده از آن در تابلوهای حساس دارند.

• کاربرد: صنایع نفت و گاز، فولاد، و موتورهای بسیار گران‌قیمت.
• مزیت: نمایش دقیق ولتاژ لحظه‌ای و نوع خطا روی مانیتور، قابلیت تنظیم زمان تاخیر بسیار دقیق.

قیمت کنترل فاز زیمنس اورجینال

کنترل فاز زیمنس یک قطعه کاربردی جهت محافظت از موتورها می‌باشد که به صورت اورجینال توسط نمایندگی زیمنس ارائه داده می‌شود، جهت اطلاع از قیمت کنترل فاز زیمنس و یا خرید آن با شماره 02133901200 تماس بگیرید و با ما در ارتباط باشید.

خرید کنترل فاز زیمنس

خرید کنترل فاز زیمنس از تکنوکلید به عنوان یکی از مراکز معتبر تأمین تجهیزات اتوماسیون صنعتی، به شما این اطمینان را می‌دهد که کالایی با اصالت آلمانی و بالاترین استانداردهای حفاظتی دریافت می‌کنید. رله‌های کنترل فاز زیمنس در سری‌های آنالوگ و دیجیتال (SIRIUS) با پایش دقیق ولتاژ، از تجهیزات گران‌قیمت شما در برابر خطاهایی نظیر قطع فاز، عدم تقارن و جابجایی توالی فاز محافظت کرده و از سوختن موتورها جلوگیری می‌کنند. با انتخاب تکنوکلید، علاوه بر دسترسی به کدهای پرفروش بازار مانند 3UG4615، از مشاوره تخصصی برای انتخاب مدل مناسب و قیمت‌های رقابتی نیز بهره‌مند خواهید شد تا ایمنی و پایداری سیستم‌های برق صنعتی خود را تضمین کنید.

سوالات متداول درباره کنترل فاز زیمنس

۱. تفاوت اصلی کنترل فاز زیمنس سری 3UG45 با 3UG46 در چیست؟ سری 3UG45 مدل آنالوگ است که با پیچ‌های پتانسیومتر تنظیم می‌شود و وضعیت را با چراغ‌های LED نشان می‌دهد. اما سری 3UG46 مدل دیجیتال است که دارای نمایشگر LCD بوده و علاوه بر تنظیمات بسیار دقیق، نوع خطا (مثل ولتاژ پایین یا عدم تقارن) را مستقیماً روی مانیتور نمایش می‌دهد.

۲. آیا کنترل فاز زیمنس می‌تواند جایگزین بی متال یا کلید حرارتی شود؟ خیر؛ این یک باور اشتباه است. کنترل فاز وظیفه پایش ولتاژ شبکه را بر عهده دارد تا از خطاهایی مثل قطع فاز یا جابجایی آن جلوگیری کند. در حالی که بی متال یا کلید حرارتی از موتور در برابر اضافه جریان و بار اضافی محافظت می‌کنند. برای حفاظت کامل موتور، استفاده از هر دو تجهیز در کنار هم الزامی است.

۳. چرا در برخی مدل‌های زیمنس نیاز به اتصال سیم نول نیست؟ زیمنس مدل‌های مختلفی را طراحی کرده است. برخی مدل‌ها (۳ سیمه) ولتاژ را نسبت به هم (فاز با فاز) می‌سنجند و نیازی به نول ندارند. اما در مدل‌های ۴ سیمه، برای پایش دقیق‌تر افت ولتاژ در هر فاز، اتصال سیم نول الزامی است.

۴. پارامتر Delay Time در رله‌های زیمنس چه کاربردی دارد؟ این پارامتر زمان تأخیر در قطع مدار را تنظیم می‌کند. کاربرد آن جلوگیری از قطع شدن بی‌دلیل مدار در هنگام نوسانات لحظه‌ای و گذرا است که آسیبی به موتور نمی‌زنند. شما می‌توانید این زمان را معمولاً بین ۰.۱ تا ۲۰ ثانیه تنظیم کنید.

۵. خطای "ولتاژ برگشتی" (Phase Regeneration) چیست و زیمنس چگونه آن را تشخیص می‌دهد؟ زمانی که یک فاز قطع می‌شود، موتور در حال چرخش ممکن است روی آن فاز قطع شده ولتاژی تولید کند که کنترل فازهای معمولی را فریب دهد. کنترل فازهای پیشرفته زیمنس (مثل سری 3UG4615) توانایی تشخیص این اختلاف پتانسیل القایی را دارند و با دقت بالا مدار را قطع می‌کنند تا به موتور آسیب نرسد.
