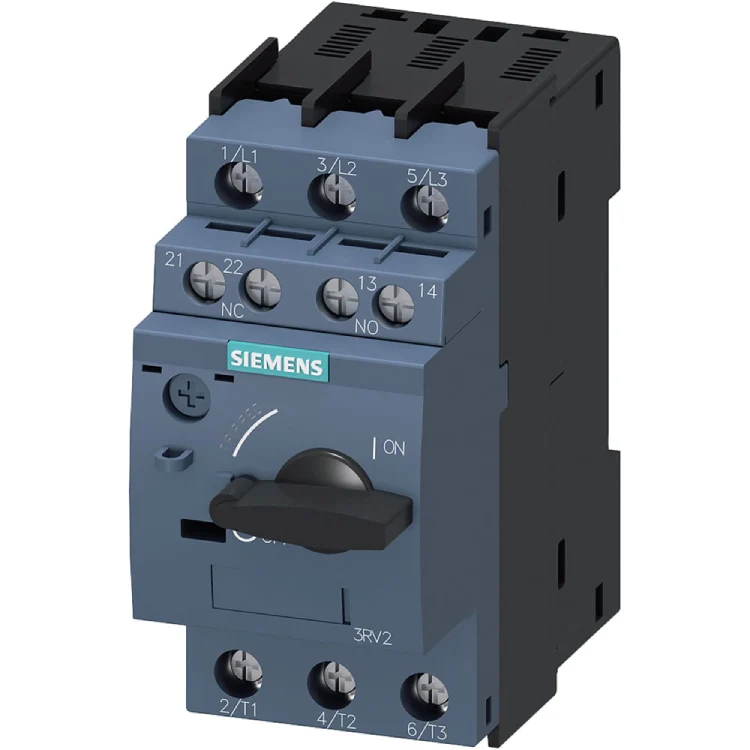

مشخصات فنی: کلید حرارتی زیمنس 54 تا 65 آمپر، سایز S2
مدل مرجع: 3RV2031-4KA10
رنج جریان قابل تنظیم: 62 تا 73 آمپر
کلاس حفاظتی: Class 10
جریان قطع لحظهای (Icw): 949 آمپر
نوع اتصال: پیچی
ابعاد (W×H×D): 55 × 140 × 149 میلیمتر
وزن تقریبی: 2.28 کیلوگرم
دمای کاری محیط: از -25 تا +60 درجه سانتیگراد
درجه حفاظت بدنه: IP20 (در حالت بدون پوشش تابلو)
استانداردها: IEC 60947-4-1، VDE 0660
این کلید حرارتی از نوع بیمتال است که برای حفاظت موتورهای سهفاز در برابر اضافهبار طراحی شده است:
افزایش جریان: هنگامی که جریان موتور از مقدار تنظیمشده بالاتر رود، المنتهای بیمتال داخل کلید گرم میشوند.
خم شدن بیمتال: با گرم شدن، فلز بیمتال خم شده و مکانیزم قطع را فعال میکند.
قطع مدار: کنتاکت کمکی بسته (NC) باز شده و فرمان قطع به کنتاکتور میدهد، موتور خاموش میشود.
ریست: پس از سرد شدن یا رفع اضافهبار، میتوان دستگاه را دستی یا خودکار ریست کرد.
حفاظت در برابر قطع فاز: در صورت قطع یک فاز، جریان دو فاز دیگر افزایش یافته و رله در مدت کوتاهی تریپ میکند تا از سوختن سیمپیچ جلوگیری کند.
حفاظت از اضافهبار: در برابر اضافهبار موتور محافظت میکند.
حفاظت در برابر قطع فاز: در صورت قطع یک فاز، رله تریپ میکند.
زمان قطع معکوس: هرچه جریان بیشتر باشد، زمان تریپ کمتر میشود.
قابلیت ریست دستی و خودکار: برای راحتی در راهاندازی مجدد.
دکمه تست عملکرد: برای بررسی صحت عملکرد سیستم حفاظتی
