انواع hmi زیمنس

HMI زیمنس (Human Machine Interface) یک دستگاه یا سیستم است که به کاربران این امکان را می‌دهد تا به راحتی با ماشین‌آلات صنعتی، سیستم‌های کنترل و فرآیندهای تولیدی ارتباط برقرار کنند. این سیستم‌ها شامل صفحات نمایش لمسی، پنل‌های کنترل و نرم‌افزارهایی هستند که داده‌های عملکردی را به صورت گرافیکی و کاربرپسند نمایش می‌دهند.

انواع مختلف HMI زیمنس شامل مدل‌های Basic, Comfort, و Advanced هستند که از نظر قابلیت‌ها، اندازه صفحه نمایش، و ویژگی‌های ارتباطی متفاوت هستند و برای کاربردهای مختلف صنعتی طراحی شده‌اند.

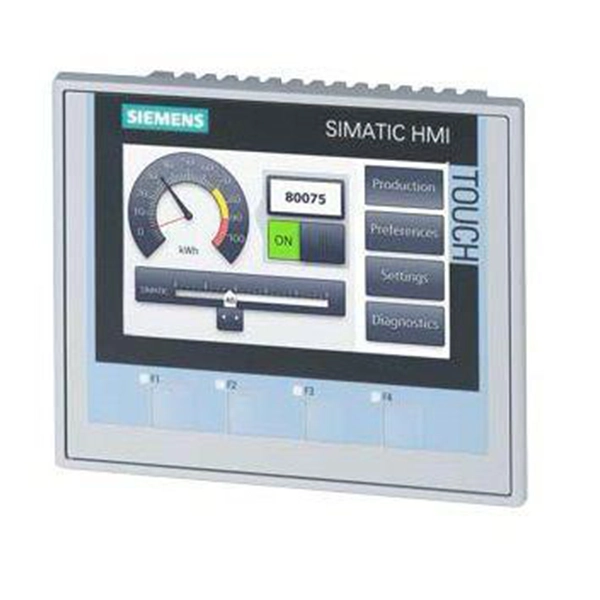

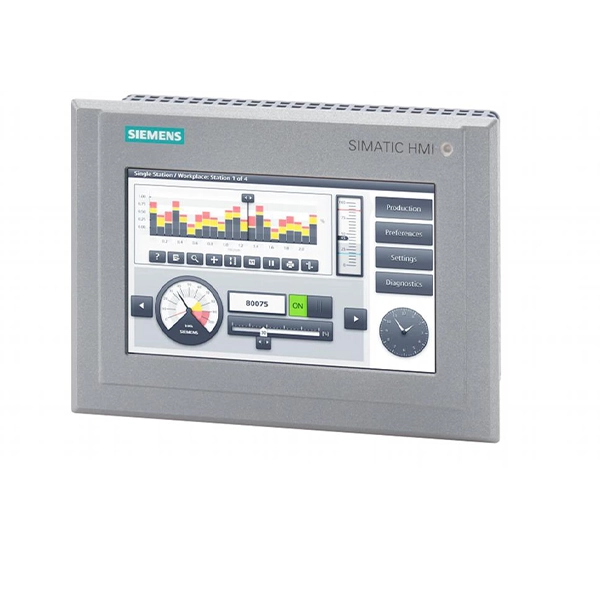

تعریف و ویژگی‌های پنل‌ پایه HMI زیمنس Basic Panel

Basic Panel‌ها طوری طراحی شده‌اند که سریع نصب شده و به سادگی پیکربندی شوند، که این موضوع آن‌ها را به گزینه‌ای عالی برای ماشین‌های کوچکتر، خطوط مونتاژ ساده یا سیستم‌های تاسیساتی می‌کند.

ویژگی‌های فنی برجسته:

1. نرم‌افزار توسعه (Software):

• این پنل‌ها منحصراً با نرم‌افزار WinCC Basic پیکربندی می‌شوند (که در داخل TIA Portal گنجانده شده است). WinCC Basic دارای مجموعه توابع محدودتری نسبت به WinCC Comfort/Advanced است.

2. عملکرد پردازشی:

• پردازنده‌های آن‌ها ساده‌تر و کم‌توان‌تر از Comfort Panel است. این باعث می‌شود زمان بارگذاری اولیه (Boot Time) و سرعت جابه‌جایی بین صفحات در گرافیک‌های بسیار سنگین کمی کندتر باشد.
• برای نمایش‌های گرافیکی ساده و مدیریت تعداد محدودی متغیر، کاملاً کافی هستند.

3. صفحه نمایش:

• معمولاً دارای رزولوشن پایین‌تر و روشنایی استاندارد هستند.
• صفحات لمسی (معمولاً مقاومتی) برای ورودی کاربر فراهم شده است.

4. ارتباطات:

• ارتباط اصلی آن‌ها نیز از طریق PROFINET با PLC برقرار می‌شود.
• از نظر قابلیت‌های شبکه مانند Server/Client یا Web Server، عملکرد بسیار محدود یا فاقد آن‌ها هستند؛ تمرکز اصلی بر ارتباط مستقیم با یک PLC است.

5. ذخیره‌سازی:

• حافظه داخلی آن‌ها برای ذخیره پیکربندی و لیست آلارم‌های لحظه‌ای کافی است، اما برای Trendها و آرشیو داده‌های طولانی مدت مناسب نیستند و معمولاً نیاز به استفاده از سرور خارجی (مانند PC یا Comfort Panel دیگر) دارند.

کاربرد اصلی Basic Panel

Basic Panel در هر جایی که سادگی، هزینه پایین و عملکرد قابل اعتماد در اولویت باشد، استفاده می‌شود:

1.  ماشین‌های استاندارد و کوچک: برای دستگاه‌هایی که وظایف تکراری و مشخصی دارند (مانند پمپ‌ها، اکسترودرهای ساده، دستگاه‌های بسته‌بندی کوچک)، Basic Panel تمام اطلاعات مورد نیاز اپراتور (وضعیت‌ها، هشدارها و تغییر Setpointهای ساده) را فراهم می‌کند.
2. جایگزینی پنل‌های قدیمی‌تر (HMI IM/OP): این سری به عنوان جایگزینی مدرن و مبتنی بر TIA Portal برای پنل‌های قدیمی‌تر زیمنس (مانند OP7 یا OP170B) عمل می‌کند، با حفظ ساختار نصب فیزیکی مشابه در بسیاری از موارد.
3.  صرفه‌جویی در هزینه: مهم‌ترین کاربرد آن در کاهش هزینه پروژه است. در پروژه‌هایی که نیاز به مانیتورینگ گسترده ندارند، استفاده از Basic Panel باعث کاهش چشمگیر هزینه سخت‌افزار HMI می‌شود.
4. کنترل و نظارت محلی: این پنل‌ها برای تعامل مستقیم و محلی با ماشین ایده‌آل هستند. کاربر می‌تواند عملیات Start/Stop، تنظیمات سرعت و مشاهده وضعیت خطا را به راحتی انجام دهد.

تعریف و ویژگی‌های پنل‌ پیشرفته HMI زیمنس Comfort Panel

Comfort Panel‌ها جانشین سری‌های قدیمی‌تر MP (Multi Panel) هستند و برای نصب روی درب کابینت یا به صورت ایستگاه کنسولی طراحی شده‌اند.

ویژگی‌های فنی برجسته:

1. پردازنده و عملکرد بالا:

• این پنل‌ها مجهز به پردازنده‌های قدرتمندی هستند که امکان اجرای نرم‌افزار WinCC Basic/Comfort (یا WinCC Advanced در نسخه‌های قدیمی‌تر) را با سرعت بالا فراهم می‌کنند.
• این قدرت پردازشی برای رندر کردن سریع گرافیک‌های پیچیده، اجرای انیمیشن‌های زیاد و مدیریت حجم بالایی از داده‌ها (مانند ذخیره‌سازی روندها) ضروری است.

2. صفحه نمایش با کیفیت:

• دارای نمایشگرهای TFT با رزولوشن بالا و روشنایی مناسب (معمولاً قابل تنظیم) هستند. این امر خوانایی عالی را حتی در محیط‌های نوری نامناسب تضمین می‌کند.
• بیشتر مدل‌ها دارای صفحه لمسی مقاومتی (Resistive Touch) هستند که با دستکش قابل استفاده است.

3. اتصالات و ارتباطات:

• ارتباط اصلی از طریق پورت‌های PROFINET با PLCهای SIMATIC (S7-1200، S7-1500 و سری‌های قدیمی‌تر S7-300/400) برقرار می‌شود.
• دارای پورت‌های USB برای اتصال ماوس، کیبورد یا انتقال داده.
• قابلیت اتصال به شبکه برای عملکرد به عنوان سرور داده‌های موقت یا کلاینت‌های مانیتورینگ.

4. ذخیره‌سازی داخلی:

• دارای حافظه کافی (RAM و فضای ذخیره‌سازی) برای نگهداری محتوای پیکربندی، آلارم‌ها و روندهای تاریخی (Trends) به صورت محلی.

5. طراحی سخت‌افزاری:

• سطح حفاظت ورودی (IP Rating) بالایی دارند (معمولاً IP65 از جلو) که آن‌ها را در برابر نفوذ گرد و غبار و پاشش آب مقاوم می‌کند.

کاربرد اصلی Comfort Panel

Comfort Panel به دلیل قابلیت‌های پیشرفته‌اش، در سناریوهایی که نیاز به تعامل پیچیده بین اپراتور و ماشین وجود دارد، استفاده می‌شود:

1. مدیریت فرآیندهای پیچیده
در خطوط تولیدی که شامل چندین بخش مجزا، ماشین‌های چند محوره، یا فرآیندهای متوالی (Batch Processes) هستند، Comfort Panel می‌تواند یک نمای کلی (Overview Screen) قدرتمند ارائه دهد. اپراتور می‌تواند به راحتی بین صفحات مختلف جابه‌جا شود، مقادیر تنظیمی را تغییر دهد و وضعیت هر زیرسیستم را مشاهده کند.

2. عیب‌یابی پیشرفته (Diagnostics)
این پنل‌ها به دلیل پشتیبانی از ابزارهای عیب‌یابی سیستمی زیمنس، در یافتن و رفع سریع خطاها بسیار مؤثر هستند. می‌توانند:

• نمایش گرافیکی محل دقیق آلارم در شماتیک ماشین.
• نمایش وضعیت لحظه‌ای ورودی/خروجی‌های PLC.
• ثبت و ذخیره سوابق آلارم‌ها به صورت سازمان‌دهی شده.

3. مدیریت متغیرها و داده‌ها
برای کاربردهایی که نیاز به وارد کردن دسته‌ای پارامترها (Recipe Management) یا مشاهده داده‌های تاریخی (Trend Display) در محل نصب دارند، Comfort Panel عملکرد بسیار بهتری نسبت به Basic Panel دارد.

4. یکپارچگی با محیط WinCC
Comfort Panelها به طور کامل با محیط توسعه WinCC Comfort/Advanced سازگار هستند. این نرم‌افزار امکان توسعه رابط‌های کاربری بسیار سفارشی، استفاده از توابع پیشرفته جاوا اسکریپت و ادغام با سایر دستگاه‌های زیمنس را فراهم می‌کند.

پنل‌های همراه HMI زیمنس (Mobile Operator Panels / Mobile Devices)

این‌ها دستگاه‌های سخت‌افزاری مستقلی هستند که اپراتور می‌تواند آن‌ها را در دست گرفته و در محیط کارخانه (مثلاً در اطراف یک خط تولید بزرگ یا هنگام تعمیر و نگهداری) حرکت کند و همزمان با دستگاه در تعامل باشد.

1. سری‌های کلیدی:

• Mobile Operator Panels (MOP) / Mobile Comfort Panels: این‌ها نسخه‌های قابل حملی هستند که از نظر عملکردی بسیار شبیه به Comfort Panelهای ثابت هستند، اما به جای نصب روی کابینت، به صورت دستی حمل می‌شوند.
• کاربرد: تنظیمات اولیه دستگاه، راه‌اندازی دستی (Jogging) محورها، تزریق مواد، یا عیب‌یابی در نقاطی که دسترسی به پنل ثابت دشوار است.
• ویژگی‌ها: معمولاً دارای صفحه نمایش لمسی، دکمه‌های توقف اضطراری (Emergency Stop) و سوئیچ‌های وضعیت فعال‌سازی (Enabling Switch) برای حفظ ایمنی حین حرکت هستند.
• Handheld Devices (تجهیزات دستی کوچک‌تر): برای کنترل‌های بسیار سبک‌تر و موقتی (مانند برخی از ابزارهای تنظیم یا عیب‌یابی موضعی).

2. ملاحظات ایمنی:
پنل‌های سیار باید با الزامات ایمنی سختگیرانه مطابقت داشته باشند. وجود دکمه توقف اضطراری و کلید فعال‌سازی (که اگر اپراتور پنل را رها کند، دستگاه را متوقف می‌کند) برای تضمین ایمنی کارکرد دستگاه در حالت متحرک، ضروری است.

3. راه‌حل‌های نرم‌افزاری سیار (Mobile Access / SCADA on Mobile)
این بخش مربوط به دسترسی به HMI، SCADA یا سیستم‌های نظارتی از طریق دستگاه‌های استاندارد مانند تبلت‌ها یا گوشی‌های هوشمند است. این راه‌حل‌ها معمولاً با پلتفرم‌های نرم‌افزاری زیمنس مانند WinCC و WinCC Unified یکپارچه می‌شوند.

1. WinCC Unified Access / Web Access

• مفهوم: WinCC Unified یک رویکرد مبتنی بر وب دارد. این بدان معناست که رابط کاربری (که با تکنولوژی‌های وب مانند HTML5 ساخته شده است) را می‌توان از طریق هر دستگاهی که مرورگر وب دارد (مانند تبلت‌های صنعتی یا حتی گوشی‌های هوشمند) مشاهده و کنترل کرد.
• کاربرد: این امکان به مدیران، تکنسین‌ها یا ناظران اجازه می‌دهد تا وضعیت کلی خط تولید، نمودارهای روند (Trend Charts)، آلارم‌ها و گزارش‌ها را از راه دور در دفتر کار یا حتی خارج از محیط تولید مشاهده کنند.

2. اپلیکیشن‌های اختصاصی
زیمنس همچنین از طریق نرم‌افزارهای رابط مانند Mobile Device Support (MDS) در نسخه‌های قدیمی‌تر یا قابلیت‌های اپلیکیشن‌سازی در WinCC Unified، امکان ساخت اپلیکیشن‌های اختصاصی برای موبایل را فراهم می‌کند که تجربه کاربری بهینه‌تری نسبت به مرورگر وب ساده ارائه می‌دهند.

انواع نرم‌افزار مورد نیاز برای برنامه‌نویسی hmi

فاکتورهای مهم خرید HMI زیمنس

فاکتورهای مهمی وجود دارند که باید هنگام انتخاب و خرید یک پنل HMI (رابط انسان و ماشین) زیمنس، به‌ویژه با توجه به چهار سطح نرم‌افزاری که بررسی کردیم، در نظر بگیرید. انتخاب صحیح می‌تواند بر هزینه، قابلیت اطمینان و سهولت نگهداری سیستم اتوماسیون صنعتی زیمنس شما تأثیر بگذارد.

در اینجا مهم‌ترین فاکتورها برای تصمیم‌گیری آورده شده است:

1. سازگاری و یکپارچگی با PLC (کنترلر)
این مهم‌ترین عامل است. HMI باید به طور مؤثر با کنترلر منطقی (PLC) شما صحبت کند.

• خانواده PLC: آیا از S7-1200، S7-1500، یا مدل‌های قدیمی‌تر استفاده می‌کنید؟
• Unified و Comfort/Advanced: بهترین سازگاری را با S7-1500 و S7-1200 مدرن در TIA Portal دارند.
• Basic: معمولاً برای S7-1200 و S7-300/400 در سطح ساده‌تر مناسب است.
• محیط توسعه (Software Environment): تمام نرم‌افزارهای جدیدتر (Comfort، Advanced، Unified) تحت TIA Portal کار می‌کنند، که این امر یکپارچگی بالا و استفاده از تگ‌های مشترک را تضمین می‌کند.

2. اندازه صفحه نمایش و نسبت ابعاد (رزولوشن)
این فاکتور مستقیماً بر قابلیت دید و فضای فیزیکی مورد نیاز در تابلوی کنترل تأثیر می‌گذارد.

• اندازه (اینچ): پنل‌ها معمولاً از 4 اینچ تا 22 اینچ موجود هستند. انتخاب باید بر اساس پیچیدگی فرآیند و فاصله اپراتور باشد.
• رزولوشن: پنل‌های جدیدتر (مانند Unified) دارای رزولوشن‌های بالاتر (Full HD) هستند که امکان نمایش جزئیات گرافیکی بیشتر را فراهم می‌کنند.

3. نیازمندی‌های نرم‌افزاری و عملکردی
سطح پیچیدگی فرآیند شما تعیین می‌کند که به کدام سطح از نرم‌افزار WinCC نیاز دارید:

• ثبت داده (Data Logging) و روندها (Trends): اگر نیاز به ثبت دقیق داده‌های تاریخی (مانند دما، فشار، مصرف انرژی) دارید، WinCC Comfort به بالا ضروری است.
• مدیریت دستورات تولید (Recipe Management): برای صنایعی که مرتباً محصولات مختلف تولید می‌کنند و نیاز به بارگذاری سریع تنظیمات دارند، WinCC Comfort به بالا لازم است.
• دسترسی از راه دور (Remote Access):
• اگر دسترسی وب مدرن و مبتنی بر مرورگر نیاز دارید، WinCC Unified بهترین انتخاب است.
• در نسخه‌های قدیمی‌تر، دسترسی وب پیچیده‌تر و وابسته به لایسنس‌های خاص بود.
• اسکریپت‌نویسی: برای منطق‌های پیچیده و تعاملات غیرمعمول، نیاز به پشتیبانی از VBS (در Comfort/Advanced) یا JavaScript (در Unified) دارید.

4. شرایط محیطی و درجه حفاظت (IP Rating)
محیطی که HMI در آن نصب می‌شود، اهمیت بالایی دارد:

• درجه حفاظت (IP Rating): برای محیط‌های پر گرد و غبار، رطوبت یا پاشش آب، پنل‌ها باید دارای درجه حفاظت بالا (مثلاً IP65 در قسمت جلویی) باشند. پنل‌های Comfort و Unified این محافظت را ارائه می‌دهند.
• محدوده دمایی: اطمینان حاصل کنید که محدوده دمای عملیاتی پنل برای محیط کارخانه شما مناسب است.

5. آینده‌نگری و فناوری پلتفرم
با توجه به تمرکز زیمنس بر روی Industry 4.0، انتخاب پلتفرم نسل جدید بسیار مهم است:

• WinCC Unified: انتخاب استراتژیک برای پروژه‌های جدید است، زیرا معماری وب‌محور آن آماده آینده بوده و با تکنولوژی‌های مدرن (مانند مرورگرها) سازگار است.
• WinCC Comfort/Advanced: همچنان برای پروژه‌هایی که نیاز به نگهداری سیستم‌های موجود دارند، بسیار پرکاربرد و قابل اعتماد هستند.

خرید hmi زیمنس

HMI مخفف عبارت Human Machine Interface است و به معنای واسطه بین انسان و ماشین می‌باشد. از آن برای مانیتور كردن و مشاهده پارامترهای دستگاههای صنعتی مثل PLC و اینورتر و…. استفاده می‌شود. hmi زیمنس در واقع یك مانیتور LCD است كه می‌توان آن را برنامه ریزی نمود و همچنین به كمک آن می‌توان پارامترهای مختلف را تغییر داد و سیستم را كنترل نمود.

در واقع HMI یک برنامه‌ی گرافیکی است که در آن کلیدها، نمایشگرها، عقربه‌ها و…. توسط اشکال گرافیکی ایجاد شده‌اند، در این برنامه با انتخاب هر المان گرافیکی ( مثلا کلید ) کد متناظر با آن از طریق پورت، سخت افزاری که برنامه بر روی آن نصب شده به دستگاه مورد نظر ما ارسال می‌گردد. تا مدتی پیش برای امور فوق از كامپیوتر استفاده می‌شد ولی نرم افزارهای كامپیوتری آسیب پذیر هستند و هر از گاهی دچار ویروس می‌گردند كه این امر باعث صدور فرامین اشتباه گشته و میلیون ها دلار ضرر اقتصادی برای كمپانی های آمریكایی و اروپایی به همراه داشته است. لذا برای كنترل و مانیتورینگ دستگاه ویژه ای به نام HMI طراحی شد.

HMI ها این توانایی را دارند كه در یك زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.

خرید hmi زیمنس به راحت‌ترین و مطمئن‌ترین روش می‌توانید با نمایندگی زیمنس (فروشگاه تکنو کلید) تماس بگیرید.
