تایمر یا رله زمانی زیمنس
تایمر زیمنس یکی از محصولات برجسته شرکت زیمنس است که به منظور مدیریت و کنترل زمان در سیستمهای مختلف اتوماسیون صنعتی طراحی شده است. این تایمرها با قابلیتهای منحصر به فرد خود، به کاربران امکان میدهند تا زمانبندی دقیقی برای فرآیندهای خود تعیین کنند و به این ترتیب بهرهوری و کارایی سیستمهای خود را افزایش دهند.
انواع تایمر زیمنس
تایمرهای زیمنس (Siemens) به دلیل تنوع و دقت بالا، ستون فقرات بسیاری از تابلوهای برق صنعتی و سیستمهای کنترل هستند. اگر بخواهیم آنها را به زبان فنی اما ساده دستهبندی کنیم، با چهار گروه اصلی روبرو هستیم:

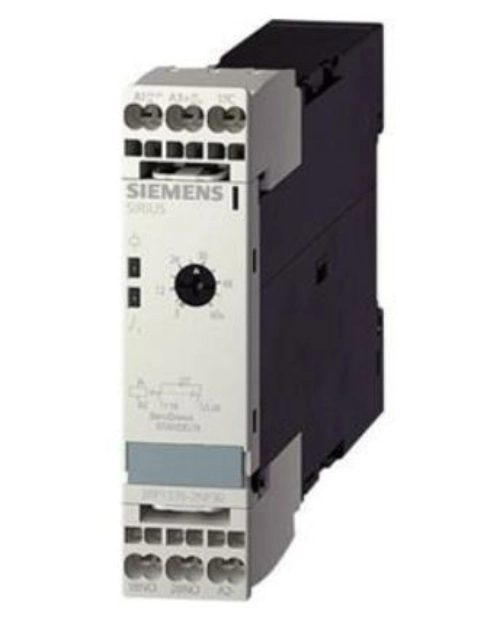

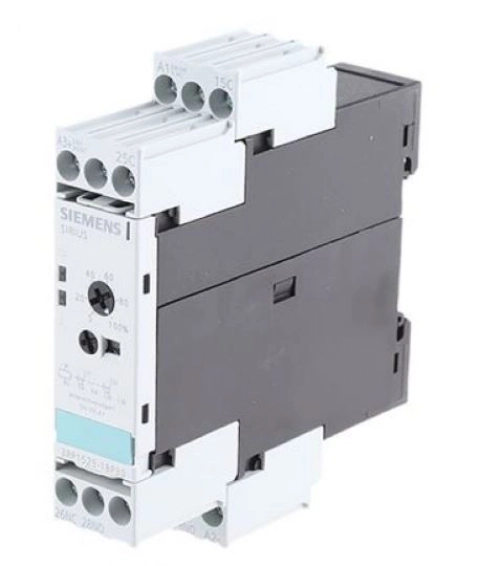

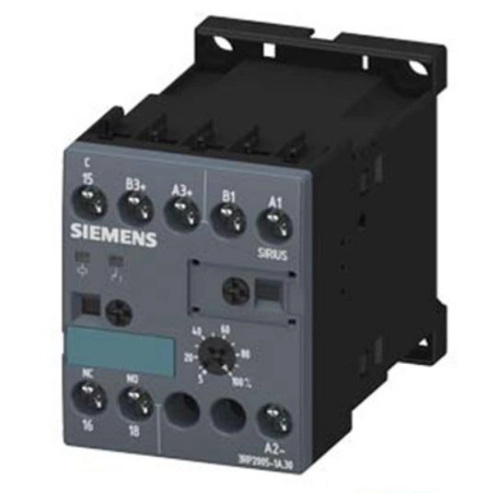

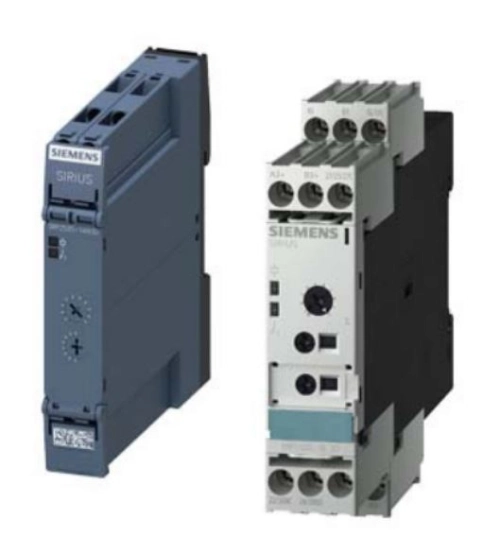

۱. تایمرهای آنالوگ سری SIRIUS (مدل 3RP)
این تایمرها قطعات سختافزاری مجزایی هستند که روی ریل تابلو نصب میشوند. کار با آنها بسیار ساده است و با پیچگوشتی زمانبندی میشوند.
- تایمر تأخیر در وصل (On-Delay): بعد از برقدار شدن بوبین، زمانسنجی شروع شده و پس از پایان زمان، کنتاکت تغییر وضعیت میدهد. (مناسب برای جلوگیری از استارت همزمان موتورها).
- تایمر تأخیر در قطع (Off-Delay): بعد از قطع فرمان، کنتاکت برای مدتی وصل میماند. (مناسب برای کارکرد فنهای خنککننده بعد از خاموش شدن دستگاه).
- تایمر ستاره-مثلث (Star-Delta): مخصوص راهاندازی موتورهای الکتریکی سنگین برای کاهش جریان اولیه.
۲. تایمرهای دیجیتال (سری 7PV)
این مدلها دارای نمایشگر سونسگمنتی یا LCD هستند. دقت آنها بسیار بالاتر از مدلهای آنالوگ است و امکان برنامهریزی برای زمانهای بسیار دقیق (حتی میلیثانیه) را فراهم میکنند. معمولاً برای فرآیندهای حساس آزمایشگاهی یا خطوط تولید دقیق استفاده میشوند.
۳. تایمرهای نرمافزاری (در PLCهای سری S7)
اگر در سیستم خود از PLC زیمنس (مثل S7-1200 یا S7-1500) استفاده میکنید، دیگر نیاز به خرید تایمر فیزیکی ندارید. این تایمرها در محیط برنامه نویسی TIA Portal تعریف میشوند:
- TP (Pulse Timer): ایجاد یک پالس با طول زمانی مشخص.
- TON (Time On Delay): تأخیر در وصل نرمافزاری.
- TOF (Time Off Delay): تأخیر در قطع نرمافزاری.
- TONR (Retentive On Delay): تایمری که با قطع برق یا فرمان، مقدار زمان طی شده را ذخیره میکند و بعداً ادامه میدهد.
۴. تایمرهای ساعت نجومی و هفتگی (سری LOGO!)
رلههای هوشمند LOGO! زیمنس در واقع شاهکار این شرکت در بخش تایمرها هستند. آنها میتوانند:
- بر اساس طلوع و غروب خورشید فرمان بدهند (ساعت نجومی).
- برای روزهای خاصی از هفته برنامهریزی شوند.
- تا چندین تایمر و کانتر مختلف را همزمان در یک بدنه کوچک اجرا کنند.
جدول مقایسه انواع تایمر زیمنس
| نوع تایمر زیمنس | سری/مدل رایج | روش تنظیم | کاربرد اصلی | دقت زمانسنجی |
|---|---|---|---|---|
| آنالوگ (SIRIUS) | 3RP / 3RT | ولوم چرخشی (پتانسیومتر) | تابلو برقهای صنعتی، ستاره-مثلث | متوسط (تکرارپذیری بالا) |
| دیجیتال | 7PV | دکمه و نمایشگر LCD/LED | فرآیندهای حساس و آزمایشگاهی | بسیار بالا (میلیثانیه) |
| نرمافزاری (PLC) | S7-1200 / S7-1500 | برنامهنویسی (TIA Portal) | خطوط تولید و اتوماسیون پیچیده | بسیار دقیق و منعطف |
| رله هوشمند (LOGO!) | LOGO! 8 | نرمافزار یا منوی دستگاه | کنترل روشنایی، ساعت نجومی | بالا (با قابلیت تقویم) |
ساختار و اجزای تایمر زیمنس
تایمر زیمنس از چندین جزء کلیدی تشکیل شده است که هر یک نقش مهمی در عملکرد دقیق و موثر آن دارند. این اجزا عبارتند از:
- واحد پردازشگر مرکزی (CPU): این واحد مسئول پردازش دستورات و کنترل عملکرد کلی تایمر است.
- نمایشگر دیجیتال: نمایشگر دیجیتال تایمر زیمنس اطلاعات مربوط به زمانبندی و تنظیمات را به صورت واضح و دقیق نمایش میدهد.
- واحدهای ورودی و خروجی: این واحدها ارتباط تایمر با سایر دستگاهها و سیستمهای صنعتی را برقرار میکنند.
- باتری پشتیبان: برای حفظ تنظیمات تایمر در صورت قطع برق، از باتری پشتیبان استفاده میشود که اطمینان از عملکرد پیوسته تایمر را فراهم میآورد.
نحوه عملکرد تایمر زیمنس
تایمر زیمنس با استفاده از واحد پردازشگر مرکزی خود، دستورات و تنظیمات وارد شده توسط کاربر را پردازش میکند و زمانبندیهای مورد نیاز را اعمال مینماید. این تایمرها قابلیت تنظیم زمانبندیهای مختلف را دارند و میتوانند در فرآیندهای مختلف صنعتی مورد استفاده قرار گیرند. عملکرد دقیق تایمر زیمنس باعث میشود تا خطاهای ناشی از عدم دقت در زمانبندی به حداقل برسد و بهرهوری سیستمها افزایش یابد.
کاربردهای تایمر زیمنس در صنعت
تایمر زیمنس در گستره وسیعی از صنایع مورد استفاده قرار میگیرد. برخی از کاربردهای مهم آن عبارتند از:
- کنترل خطوط تولید: در صنایع تولیدی، تایمر زیمنس برای زمانبندی دقیق مراحل مختلف تولید استفاده میشود.
- مدیریت انرژی: با استفاده از تایمر زیمنس، میتوان مصرف انرژی را در زمانهای مختلف کنترل و بهینهسازی کرد.
- کنترل فرآیندهای شیمیایی: در صنایع شیمیایی، تایمر زیمنس برای کنترل دقیق فرآیندهای پیچیده شیمیایی به کار میرود.
- سیستمهای تهویه و سرمایش: در سیستمهای تهویه مطبوع و سرمایش صنعتی، تایمر زیمنس برای تنظیم دقیق زمانبندی عملکرد دستگاهها استفاده میشود.
مزایای استفاده از تایمر زیمنس
استفاده از تایمر زیمنس مزایای زیادی دارد که برخی از آنها عبارتند از:
- دقت بالا: تایمر زیمنس با دقت بالای خود، امکان زمانبندی دقیق فرآیندها را فراهم میآورد.
- قابلیت اطمینان: با استفاده از تکنولوژیهای پیشرفته، تایمر زیمنس عملکردی مطمئن و پایدار دارد.
- انعطافپذیری: تایمر زیمنس قابلیت تنظیم زمانبندیهای مختلف را دارد و میتواند در گستره وسیعی از کاربردها مورد استفاده قرار گیرد.
- کاربری آسان: طراحی کاربرپسند تایمر زیمنس، امکان استفاده ساده و سریع از آن را برای کاربران فراهم میکند.
تایمر زیمنس در بسیاری از تابلوهای صنعتی و در کنار تجهیزاتی نظیر سافت استارتر زیمنس، به بهبود کارایی و کنترل بهتر فرآیندها کمک میکند. برای خرید سافت استارتر زیمنس به صورت آنالوگ و دیجیتال با کارشناس تی کی زیمنس تماس بگیرید
اصول کار تایمر زمانی زیمنس همانند کنتاکتور ها است با این تفاوت که در رله ها:
- تمام کنتاکتها از لحاظ فرم ظاهری شبیه هم هستنند و در مدارهای فرمان شرکت میکنند.
- کنتاکتها بنا به مقتضیات کار ممکن است به طور لحظه ای یا با تاخیر زمانی قطع و وصل شوند. در این صورت نام رله، رله لحظه ای یا رله با تاخیر زمانی خواهد بود.
- رلهها همچنین ممکن است دارای کنتاکتهای لحظه ای یا با تاخیر زمانی باشند. البته منظور از تاخیر زمانی فاصله زمانی است که بین عمل کنتاکت (اعم از باز شدن یا بسته شدن) از لحظه اتصال سیم پیچ رله به ولتاژ به وجود میآید. تاکنون در صنعت برق رلههای زیادی ساخته شدهاند که مشخصات مختلفی داشته و هر یک برای کار بخصوصی مورد استفاده قرار میگیرند. برای مثال در انتقال انرژی و حفاظت خطوط، از یک رله خاص استفاده میکنند. یک جور رله دیگر که مشخصات بخصوص دیگری دارد در صنعت نساجی و رله دیگر در جای دیگر…
از تایمرهای الکترونیکی برای تنظیم زمانهای کمتر از ثانیه تا چندین ثانیه استفاده میشود. در ساختمان این تایمرها، از مدارها و اجزای الکترونیکی استفاده میشود.
در نوعی از این تایمرها با شارژ و دشارژ شدن یک خازن بوبین یک رله کوچک تحریک میشود. اصول ساختمان رله الکترونیکی بر مبنای مدار RC (خازن و مقاومت) و بر حسب تاخیر زمانی استوار است. تنظیم این نوع تایمرها بستگی به مقاومت سر راه خازن دارد.
در ساده ترین نوع تایمر الکترونیکی در تایمر نوع خازنی، رله هنگامی وصل میشود که خازن شارژ بشود و ولتاژ دو سر آن برابر ولتاژ وصل رله گردد. پس از وصل رله، با ذخیره شدن در خازن روی مقاومتی که توسط کنتاکت باز رله به دو سر خازن وصل میشود تخلیه میگردد. در این نوع با تغییر ظرفیت خازن میتوان زمان تایمر را تنظیم کرد.
برای آشنایی بیشتر با تایمرهای زیمنس و مشاوره فنی این محصول و کلیه محصولات اتوماسیون صنعتی زیمنس مثل قیمت کنتاکتور زیمنس میتواند با فروشگاه تکنو کلید (نمایندگی زیمنس در ایران) تماس بگیرید.
قیمت تایمر زیمنس
قیمت تایمرهای زیمنس در بازار تجهیزات اتوماسیون صنعتی، به دلیل اصالت برند و استانداردهای سختگیرانه تولید، معمولاً در رده محصولات پریمیوم و بالاتر از برندهای متفرقه قرار میگیرد. عوامل متعددی از جمله نوع عملکرد (آنالوگ یا دیجیتال)، محدوده ولتاژ کاری (تکولتاژ یا مولتیولتاژ)، تعداد کنتاکتهای خروجی و همچنین قابلیتهای پیشرفتهای مانند چندبرنامهای بودن (Multifunction) بر بهای نهایی این تجهیزات تأثیرگذارند. علاوه بر مشخصات فنی، نوسانات بازار ارز و هزینههای مربوط به اصالت کالا و گارانتی نیز از جمله پارامترهای تعیینکنندهای هستند که باعث میشوند این تایمرها به عنوان یک سرمایهگذاری مطمئن برای پایداری سیستمهای حساس صنعتی شناخته شوند.
خرید تایمر
همانطور که گفته شد رله زمانی (تایمر) یکی از تجهیزات پرکاربرد است که توسط نمایندگی زیمنس به صورت اورجینال ارائه میشود، جهت خرید این محصول و یا دریافت لیست قیمت آن با شماره 02133901200 تماس بگیرید و با کارشناسان ما در ارتباط باشید.
{
